Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-05-14 Origen:Sitio
La degradación de los componentes industriales crea desafíos de alto riesgo en todos los sectores de fabricación pesada. El tiempo de inactividad de los equipos, los elevados precios de las piezas de repuesto y los riesgos repentinos de seguridad amenazan gravemente la estabilidad operativa. La selección del método de recubrimiento incorrecto acelera directamente las fallas de estos componentes. Un enfoque no coincidente conduce rápidamente a un desconchado prematuro del revestimiento, a una corrosión galvánica agresiva o a una fatiga térmica repentina. La elección incorrecta daña los materiales básicos y arruina la maquinaria crítica.
Este artículo proporciona un marco basado en evidencia y dirigido por ingeniería para resolver este problema actual. Descubrirá cómo hacer coincidir con precisión los entornos operativos con las técnicas de aplicación, las propiedades de los materiales y las capacidades de los proveedores correctas. Describimos pasos claros para evaluar las restricciones geométricas y establecer métricas de rendimiento rigurosas. Si sigue esta guía, podrá especificar con confianza recubrimientos altamente duraderos diseñados para sus aplicaciones industriales específicas.
Los ingenieros suelen apresurarse a seleccionar un material de recubrimiento antes de comprender completamente el entorno operativo. Primero debe establecer una base operativa estricta. Esto evita aplicar incorrectamente un recubrimiento de alta gama en un entorno de baja tensión o proteger insuficientemente una pieza móvil crítica.
Debe aislar exactamente cómo y por qué falla el componente. Las piezas se degradan de manera diferente según sus condiciones de funcionamiento. El desgaste abrasivo raya las superficies cuando partículas duras se deslizan a través de ellas. La corrosión química disuelve los metales mediante ataques ácidos o alcalinos. Los ciclos térmicos expanden y contraen los metales, provocando fracturas por fatiga con el tiempo. A veces, los componentes sufren corrosión en caliente, una combinación brutal de calor extremo y ataque químico. Identificar el modo de falla dominante reduce inmediatamente sus opciones de recubrimiento.
Cada material base posee limitaciones térmicas. Debes definir la temperatura máxima que puede soportar el material base antes de perder propiedades mecánicas. Las aleaciones de aluminio, por ejemplo, se deforman o pierden el temple a temperaturas relativamente bajas en comparación con el acero al carbono. El calor generado durante la aplicación puede distorsionar fácilmente las geometrías de paredes delgadas o alterar la estructura de grano metalúrgico del sustrato. El reconocimiento de estos límites determina cuánto enfriamiento es necesario durante la aplicación.
Metas vagas como "hacer que dure más" conducen a fallas de ingeniería. Necesita requisitos básicos cuantificables para garantizar el éxito. Establezca estos parámetros temprano:
Seleccionar el proceso de pulverización térmica óptimo requiere comprender el equilibrio entre la energía térmica y la energía cinética. Cada método acelera las partículas de manera diferente. La siguiente matriz desglosa las principales tecnologías disponibles en la actualidad.
| Tipo de proceso | Perfil de energía | Porosidad típica | Aplicaciones ideales |
|---|---|---|---|
| HVOF/HVAF | Alta cinética, baja térmica | < 1% | Abrasión severa, desgaste por deslizamiento |
| Pulverización de plasma atmosférico | Alta térmica, cinética moderada | 2% - 5% | Barreras térmicas, calor extremo. |
| Pulverización de arco de doble alambre | Térmica moderada, cinética moderada | 3% - 10% | Protección contra la corrosión, restauración. |
| Pulverización de llama de combustión | Baja cinética, térmica moderada | 10% - 15% | Reparación general, salvamento. |
HVOF depende de una alta energía cinética y una energía térmica relativamente baja. Este mecanismo dispara partículas a velocidades supersónicas. El impacto crea capas extremadamente densas. HVOF presenta una porosidad extremadamente baja, a menudo inferior al uno por ciento. Ofrece una fuerza de unión excepcionalmente alta. Este proceso es ideal para aplicar carburos duros, como tungsteno o cromo. Sobresale en entornos que castigan los componentes mediante abrasión severa, erosión y desgaste por deslizamiento.
APS utiliza energía térmica extrema. La columna de plasma puede alcanzar hasta 16.000°C. A pesar de este intenso calor, la energía cinética sigue siendo moderada. Este mecanismo funde fácilmente cerámicas de alto punto de fusión como circonita y alúmina. Debido a que el calor se disipa rápidamente en el aire, APS aplica estas cerámicas sin alterar la metalurgia del sustrato. APS es la principal opción en cuanto a revestimientos de barrera térmica (TBC), resistencia al calor extremo y aislamiento eléctrico confiable.
Twin Wire Arc Spray utiliza fusión por arco eléctrico combinada con atomización de aire comprimido. Dos cables cargados eléctricamente se encuentran, crean un arco y se funden. Luego, el aire comprimido lanza las gotas fundidas sobre el sustrato. Este proceso ofrece altas tasas de deposición. Sigue siendo muy rentable y se aplica fácilmente en entornos de campo. Los ingenieros utilizan principalmente Arc Spray para la protección contra la corrosión a gran escala, aplicando zinc o aluminio a la infraestructura. También funciona excepcionalmente bien para la restauración dimensional de ejes desgastados.
El rociado con llama utiliza una llama básica de oxicombustible para derretir la materia prima. Ofrece bajos costos de equipo y aplica el material lentamente. Esta velocidad más lenta lo hace adecuado para geometrías complejas que requieren una protección moderada. Si bien carece de la densa fuerza de unión del HVOF, Flame Spray sigue siendo altamente efectivo para una protección general contra la corrosión de bajo estrés. Los maquinistas lo utilizan con frecuencia para recuperar y reparar muñones de rodamientos no críticos.
Una vez que comprenda las tecnologías disponibles, debe asignarlas a sus amenazas ambientales específicas. Alinear la arquitectura del recubrimiento con el mecanismo de degradación exacto garantiza el éxito operativo a largo plazo. El uso eficaz de tecnologías de pulverización térmica significa hacer coincidir las propiedades metalúrgicas del recubrimiento con la física del entorno operativo.
El desgaste destruye los componentes rápidamente. El requisito principal aquí es una dureza extrema combinada con una alta densidad. Debes evitar que partículas abrasivas penetren en la superficie. Si un recubrimiento contiene alta porosidad, los granos abrasivos duros quedarán atrapados en esos huecos y desgarrarán el recubrimiento. La fórmula ganadora para el desgaste severo implica el uso de HVOF para aplicar carburo de tungsteno (WC-Co) o carburo de cromo. Las velocidades de impacto supersónicas compactan estrechamente los granos de carburo. Esto crea una armadura impenetrable ideal para impulsores de bombas, varillas hidráulicas y equipos de perforación.
La corrosión exige un enfoque completamente diferente. El requisito principal es lograr una porosidad interconectada cero. Si existen canales microscópicos dentro del recubrimiento, los medios corrosivos penetrarán y alcanzarán el sustrato. Esto provoca corrosión galvánica, que hace que el revestimiento se desprenda de adentro hacia afuera. La fórmula ganadora depende de la escala del proyecto. Para recubrimientos localizados y muy densos, HVOF proporciona la mejor barrera. Para una protección de sacrificio de áreas grandes, Arc Spray funciona mejor. Los ingenieros suelen seguir las aplicaciones de Arc Spray aplicando selladores de resina especializados para cerrar completamente cualquier vacío restante en la superficie.
El calor degrada rápidamente la integridad estructural. Los componentes que funcionan dentro de turbinas de gas o cámaras de combustión requieren una baja conductividad térmica. También exigen una alta resistencia al choque térmico. El metal base debe permanecer mucho más frío que el entorno operativo. La fórmula ganadora aquí es la circonita estabilizada con itria (YSZ) aplicada con plasma spray. Los ingenieros aplican esta cerámica sobre una capa de unión metálica especializada. La capa adhesiva evita la oxidación del sustrato a alta temperatura, mientras que la capa superior cerámica porosa proporciona un aislamiento térmico superior.
Los grandes materiales fracasan cuando se aplican a geometrías mal diseñadas. Debe adaptarse a las realidades físicas del equipo de pulverización. Ignorar estas reglas de diseño conduce a una cobertura inconsistente, acumulación de tensiones residuales y eventual delaminación del recubrimiento.
La deposición de partículas requiere ángulos directos y optimizados. El ángulo de pulverización ideal se sitúa entre 45 y 90 grados con respecto a la superficie. Si el ángulo cae por debajo de los 45 grados, las partículas rebotan en lugar de unirse. Esto crea una severa restricción en la línea de visión. Recubrir diámetros internos (ID) profundos o socavados complejos resulta increíblemente difícil. Existen pistolas pulverizadoras miniaturizadas especializadas para identificaciones, pero ofrecen menor energía cinética que las pistolas externas estándar. Debe diseñar componentes que permitan el acceso abierto a la columna de pulverización.
Los bordes afilados actúan como concentradores de tensión. Cuando las partículas fundidas golpean una esquina aguda de 90 grados, se encogen a medida que se enfrían. Esta contracción provoca una inmensa acumulación de tensión. Con el tiempo, el revestimiento se agrietará y se desprenderá en estos bordes afilados. Debe diseñar piezas utilizando bordes achaflanados o redondeados (normalmente un radio mínimo de 1,5 mm). Además, considere las realidades operativas del enmascaramiento de áreas no recubiertas. Los materiales de enmascaramiento deben resistir fuertes explosiones de arena y calor intenso. Los complicados requisitos de enmascaramiento aumentan drásticamente el tiempo de producción y la mano de obra.
Los ingenieros a menudo tienen la peligrosa idea errónea sobre el espesor. Rara vez lo más grueso es mejor. A medida que aumenta el espesor del recubrimiento, la acumulación de tensiones residuales se multiplica rápidamente. Diferentes procesos producen diferentes rangos de espesor óptimos.
Debe calcular y cumplir estrictamente estos límites para evitar una delaminación catastrófica durante el servicio.

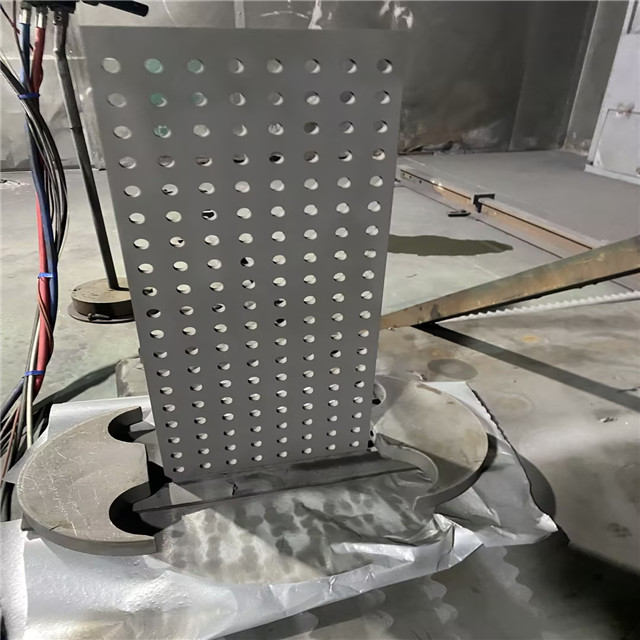

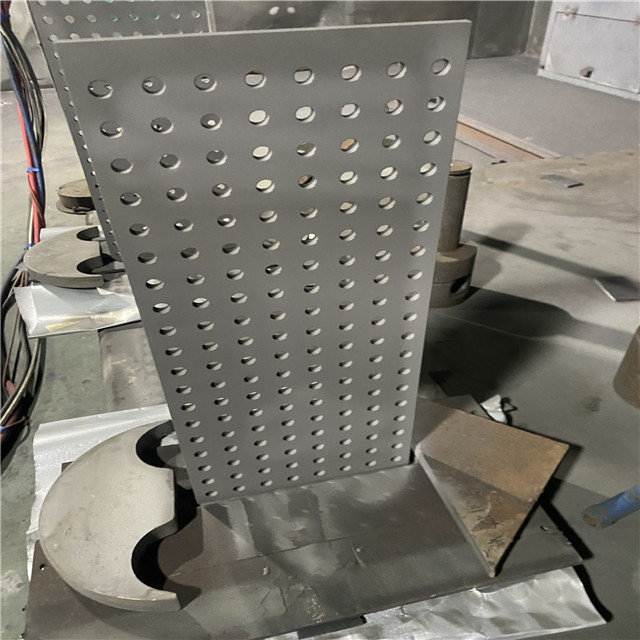

Especificar los parámetros correctos resuelve sólo la mitad del problema. La ejecución correcta de la aplicación determina el éxito final. Debe evaluar rigurosamente a los proveedores potenciales. La adquisición de productos personalizados con pulverización térmica exige una supervisión estricta y protocolos sólidos de garantía de calidad.
No confíe en simples inspecciones visuales. Un recubrimiento puede verse perfecto en el exterior pero albergar una porosidad peligrosa o una unión débil en el interior. Un proveedor confiable debe proporcionar un análisis microestructural completo. Deben cortar y pulir cupones de prueba para realizar comprobaciones de porosidad y medir el contenido de óxido con gran aumento. Además, exigir pruebas de adherencia que se ajusten a los estándares establecidos, como la prueba de adherencia a la tracción ASTM C633. Verificar estos datos metalúrgicos garantiza que sus componentes funcionarán según lo diseñado.
La pulverización manual introduce graves errores humanos. Las variaciones en la distancia de separación o la velocidad transversal alteran drásticamente la calidad del recubrimiento. Busque proveedores que utilicen automatización robótica en lugar de pulverización manual. La manipulación robótica garantiza un espesor de recubrimiento uniforme en formas complejas. Mantiene un aporte de calor constante, evitando la deformación del sustrato. La repetibilidad garantiza que cada pieza de un lote de cien coincida con la calidad exacta de la primera pieza.
La pulverización propiamente dicha constituye sólo un paso en la cadena de producción. Evalúe a los proveedores que manejan todo el ciclo de vida internamente. Deben controlar la preparación de la superficie, creando perfiles exactos de granallado necesarios para la unión mecánica. Deben ejecutar sin problemas la propia aplicación. Por último, deben poseer sólidas capacidades de acabado posterior al recubrimiento. Procesos como el pulido preciso con diamante, el lapeado y el sellado de polímeros especializados requieren experiencia dedicada. Los proveedores que gestionan todo este flujo de trabajo ofrecen soluciones auténticas y listas para instalar.
Seleccionar la estrategia de aplicación correcta requiere una disciplina estricta. Debe alinear cuidadosamente su mecanismo de degradación principal, ya sea desgaste, corrosión o calor, con las realidades cinéticas y térmicas de las tecnologías de pulverización disponibles. No establecer esta alineación garantiza una falla prematura de los componentes. Recuerde adaptarse a las limitaciones físicas del proceso de solicitud optimizando los radios de los bordes y respetando las limitaciones de la línea de visión.
Priorice siempre los datos medibles del recubrimiento, como la resistencia a la tracción y la porosidad microestructural, sobre las afirmaciones genéricas de marketing de los proveedores. Los recubrimientos gruesos no equivalen automáticamente a una mejor protección; Maneje las tensiones residuales respetando los límites de espesor óptimos. Finalmente, consulte directamente con un especialista en ingeniería para auditar exhaustivamente su historial de fallas de componentes específicos. Solicitar una especificación de recubrimiento personalizada y basada en datos garantiza una confiabilidad operativa a largo plazo.
R: HVOF utiliza una velocidad extremadamente alta y menor calor. Esta combinación lo hace perfecto para aplicar recubrimientos metálicos y de carburo altamente densos y resistentes al desgaste. El rociado de plasma utiliza calor extremo y menor velocidad. Esta intensa energía térmica lo convierte en el estándar de la industria para fundir y aplicar cerámicas de alta temperatura utilizadas en revestimientos de barrera térmica.
R: Sí. Los ingenieros utilizan con frecuencia procesos como Arc Spray o HVOF para la restauración dimensional. En lugar de desechar maquinaria costosa, puede reconstruir ejes, carcasas de bombas o muñones de cojinetes desgastados hasta alcanzar las tolerancias exactas del OEM de forma rápida y eficaz.
R: Se evita la penetración seleccionando un proceso de alta velocidad como HVOF para minimizar la porosidad interconectada. Además, debe aplicar el recubrimiento con el espesor diseñado correcto. Finalmente, puede utilizar selladores de resina o epoxi especializados para cerrar por completo cualquier hueco microscópico en la superficie.
