Los equipos industriales dependen en gran medida de superficies duraderas para sobrevivir a las duras condiciones de funcionamiento. Cuando los componentes comienzan a desgastarse, los ingenieros suelen buscar la protección más sólida disponible. Un error común en las adquisiciones industriales es que 'cuanto más grueso, mejor' para la resistencia al desgaste. En realidad, el espesor del recubrimiento por pulverización térmica está estrictamente gobernado por la física de la tensión residual.
Esta guía desglosa los límites de ingeniería de las acumulaciones por aspersión térmica y examina cómo la selección de materiales y los métodos de aplicación dictan el rendimiento. Exploraremos por qué existen estos límites y cómo navegarlos de manera efectiva. Proporciona un marco de evaluación realista para especificar el espesor de componentes industriales críticos (específicamente un rodillo industrial, un manguito de eje y una cuchilla rascadora) para equilibrar la vida útil, la precisión dimensional y el riesgo de delaminación. Al comprender estos parámetros, puede diseñar superficies que funcionen de manera confiable bajo las tensiones mecánicas más exigentes.
Para entender por qué no podemos simplemente rociar infinitas capas de material sobre una pieza, debemos observar cómo se forman estos recubrimientos a nivel microscópico. Los límites no están determinados por la capacidad de la máquina sino por la física fundamental.
Durante el proceso de aplicación, partículas fundidas o semifundidas golpean el sustrato a altas velocidades. Al impactar, se aplanan formando discos delgados llamados "splats" y se congelan rápidamente. Este rápido enfriamiento hace que el material se contraiga. Debido a que la placa está anclada al sustrato, esta contracción genera tensión de tracción. A medida que se construye el revestimiento capa por capa, esta tensión interna se multiplica. Con el tiempo, la tensión acumulada superará la fuerza cohesiva del propio revestimiento o la unión adhesiva que comparte con el sustrato.
Los ingenieros deben equilibrar cuidadosamente la densidad y la porosidad al diseñar una capa protectora. Cada característica interactúa de manera diferente con el estrés interno:
Cuando se exceden los límites de ingeniería de un material específico, se producen fallas catastróficas. Las tres consecuencias más comunes de la fumigación excesiva incluyen:
Para aumentar de forma segura el espesor de una capa superior dura, los ingenieros suelen utilizar una capa intermedia conocida como capa adhesiva. Los metales como el níquel-aluminio (NiAl) son opciones comunes. Ayudan a gestionar la discrepancia del coeficiente de expansión térmica (CTE) entre un sustrato de acero y una capa superior de cerámica rígida. Al actuar como una zona amortiguadora dúctil, la capa de unión absorbe los choques térmicos y las tensiones de corte, evitando la delaminación prematura de la interfaz.
La profundidad máxima de construcción varía enormemente según la tecnología de la aplicación. Las siguientes líneas base de capacidad representan estándares de ingeniería típicos. Tenga en cuenta que el ajuste de parámetros específicos puede alterar ligeramente estos límites, pero sirven como una base confiable para el diseño inicial.
Los sistemas de arco y llama generalmente utilizan aleaciones de metales dúctiles como acero inoxidable, zinc o bronce. Debido a que estos materiales son inherentemente flexibles, absorben notablemente bien la tensión interna.
Estos procesos generan energía cinética o energía térmica extrema para aplicar materiales duros y densos. Si bien ofrecen una protección inigualable, su baja ductilidad significa que la tensión se acumula rápidamente.
El combustible aéreo de alta velocidad (HVAF) representa un cambio en las técnicas de aplicación modernas. Utiliza una mezcla de aire y combustible en lugar de la mezcla de oxígeno y combustible que se encuentra en el HVOF. Esto da como resultado temperaturas de partículas más frías durante el tránsito.
| : | debido a que las partículas experimentan menos degradación térmica y retienen una mejor ductilidad, HVAF puede lograr acumulaciones de carburo más gruesas, hasta 0,050 pulgadas (1,27 mm), sin fractura por tensión. | Asignación | ' tal como se |
|---|---|---|---|
| Pulverización de arco/llama | Aleaciones de metales dúctiles | Hasta 0,250" (6,35 mm) | Restauración de dimensiones pesadas |
| HVOF/Plasma | Carburos y Cerámicas | ~0,020" (0,5 mm) | Desgaste severo y defensa química |
| HVAF | Carburos Dúctiles | Hasta 0,050" (1,27 mm) | Resistencia al desgaste de alto impacto |
Las especificaciones deben cambiar según la función mecánica de la pieza. Un enfoque general de la profundidad de la aplicación garantiza el fracaso. Examinemos tres componentes industriales distintos para ver cómo sus entornos operativos únicos dictan la ingeniería de superficies.
En los procesos de manipulación y conversión de bandas, un rodillo industrial requiere un delicado equilibrio entre tracción, resistencia al desgaste y, ocasionalmente, propiedades antiadherentes. Estos enormes cilindros manejan papel, láminas o películas abrasivas a altas velocidades.
Estrategia de espesor: Estos cilindros suelen rociarse entre 0,005' y 0,015'. Esto permite un volumen de material suficiente para el pulido final. Lograr una concentricidad exacta y una rugosidad superficial específica (a menudo 30 RMS o mejor) es fundamental para la alineación de la banda.
Enfoque compuesto: muchos rodillos utilizan una técnica de 'picos y valles'. Los técnicos rocían una matriz de carburo duro para crear picos duraderos. Luego impregnan los valles porosos con fluoropolímeros como el PTFE. Esta estrategia compuesta produce una superficie que es a la vez altamente resistente al desgaste y completamente antiadherente.
Una funda de eje opera en zonas increíblemente duras. Se enfrenta a una alta fricción debido a los sellos de las empaquetaduras, al desgaste abrasivo localizado y a la exposición constante a fluidos corrosivos.
Estrategia de espesor: La especificación requiere suficiente profundidad para actuar como una barrera de desgaste de sacrificio. Sin embargo, debe respetar estrictamente las estrechas tolerancias de espacio dentro de la carcasa de la bomba. La construcción excesiva aquí causa unión mecánica.
Mitigación de riesgos: La temperatura del sustrato debe controlarse estrictamente durante la aplicación. Debe permanecer por debajo de los 250°C. Si una estructura gruesa hace que el componente se sobrecaliente, se produce una distorsión metalúrgica que deforma el manguito. Además, las construcciones de alta porosidad en estas piezas requieren selladores de epoxi o silicato de sodio para evitar que los fluidos corrosivos socaven el metal base.

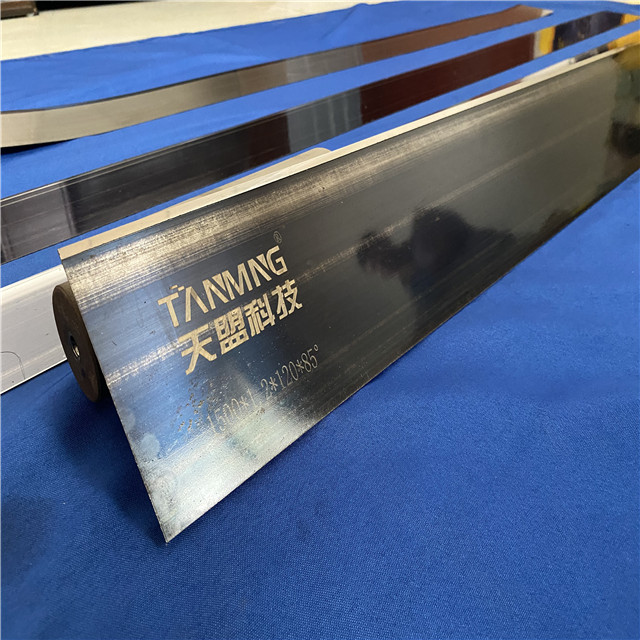

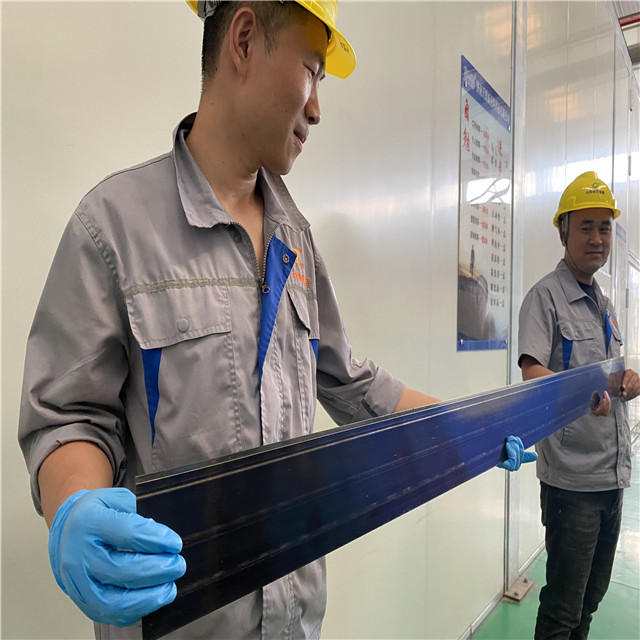

Al diseñar un Doctor Blade , la precisión absoluta es la regla que rige. La retención de los bordes y la fricción mínima tienen prioridad sobre la masa a granel.
Estrategia de espesor: a diferencia de los cilindros gruesos, la protección del borde de la hoja debe ser muy restringida. A menudo requieren alternativas de precisión ultrafinas como PVD/DLC en el rango de 1 a 5 µm. Si se utilizan métodos tradicionales, implican aplicaciones de microespesores altamente especializados estrictamente en el bisel.
Impacto en el rendimiento: una capa protectora demasiado gruesa en una hoja redondea la geometría de corte. Esto aumenta la resistencia y provoca vibraciones contra la superficie de contacto. Por el contrario, si es demasiado fina, la banda abrasiva desgasta la hoja prematuramente. La precisión aquí no es negociable.
Especificar una dimensión en un dibujo es sólo el primer paso. Convertir ese número en realidad requiere un control riguroso del proceso. La diferencia entre lo que sale de la pistola y la dimensión final pulida define el éxito del proyecto.
No se puede simplemente sostener una pistola rociadora sobre una pieza y adivinar la profundidad. Los parámetros de RPM de rotación, velocidad de superficie y altura de paso dictan el volumen exacto depositado en una sola pasada. Si la automatización se mueve demasiado rápido en relación con la rotación, un control deficiente provoca defectos en espiral tipo "barbero". Esto deja una hélice de puntos altos y bajos a lo largo del componente.
Lograr la profundidad objetivo requiere una gestión térmica agresiva. Debido a que cada pasada añade calor intenso, el enfriamiento activo es obligatorio. Los técnicos utilizan chorros de aire comprimido o CO2 líquido directamente sobre la pieza. Esto elimina el calor durante pasadas sucesivas sin interrumpir la aplicación. Una mala gestión térmica provoca grietas inmediatas a medida que la pieza se expande y contrae enormemente.
Los límites funcionales rara vez se alcanzan directamente desde el stand. Debe tener en cuenta el acabado en varias etapas.
Advertencia: Un rectificado posterior incorrecto de capas gruesas de cerámica o carburo provoca intensas microfisuras. El uso de una velocidad de avance incorrecta de la rueda de diamante destruirá la barrera por completo, independientemente de cuán perfectamente se haya aplicado en la cabina.
Una comunicación clara entre los ingenieros de diseño y los especialistas en aplicaciones evita fallos prematuros. Utilice esta lista de verificación práctica al formular una RFQ o una especificación de proyecto.
Optimizar la profundidad de la aplicación es fundamentalmente un ejercicio de equilibrio estructural. El exceso de ingeniería en el espesor desperdicia capital y provoca una delaminación catastrófica debido a la tensión residual atrapada. Por el contrario, la falta de ingeniería deja a los componentes críticos vulnerables al desgaste prematuro y al ataque químico.
Al comprender los límites físicos de los diferentes materiales (desde aleaciones de metales dúctiles hasta carburos rígidos) se pueden especificar tolerancias que realmente mejoran la vida mecánica. Tenga siempre en cuenta los márgenes de mecanizado adecuados y un control térmico estricto durante la aplicación.
Para garantizar el éxito, recomendamos encarecidamente que los equipos de adquisiciones y los ingenieros mecánicos interactúen con especialistas en recubrimientos desde las primeras etapas de la fase de diseño. Alinear la geometría del sustrato, el tipo de proceso elegido y las capacidades de posmecanizado desde el primer día garantiza una superficie que funciona exactamente como se esperaba.
R: No. Debido a que la unión es mecánica, rociar material nuevo sobre un recubrimiento degradado, contaminado u oxidado provoca una falla inmediata. Se debe quitar completamente el revestimiento antiguo, volver a perfilar el sustrato y aplicar una nueva capa.
R: Por lo general, oscila entre 0,010" y 0,020" (250 a 500 micrones), a menudo combinado con un sellador para cerrar la porosidad microscópica y bloquear las vías químicas hacia el sustrato.
R: Generalmente hace lo contrario. A medida que aumenta el espesor, la tensión residual acumulada ejerce más presión sobre la interfaz de unión mecánica, lo que reduce la resistencia general de la unión en comparación con una capa más delgada y neutral ante la tensión.
