Guía de recubrimiento de carburo de tungsteno para componentes industriales de alto desgaste

Las operaciones industriales enfrentan hoy una transición crítica. Las empresas se están alejando rápidamente de los tratamientos de superficie tradicionales como el cromado duro. Las estrictas regulaciones ambientales imponen este cambio en toda la industria. Los mercados modernos también exigen ciclos de vida de los componentes mucho más largos. Los ingenieros frecuentemente presencian fallas prematuras de componentes estructurales de alto valor. La abrasión severa, la erosión y el desgaste por deslizamiento destruyen estas piezas críticas a diario. La rápida degradación del equipo provoca costosos tiempos de inactividad y reemplazos frecuentes.

Puede resolver eficazmente este problema utilizando un recubrimiento de carburo de tungsteno . Esta tecnología avanzada ofrece la dureza extrema del carburo sólido directamente a la superficie del sustrato. Alcanza una impresionante dureza de 2000-2700 HV sin alterar la integridad estructural del metal base subyacente.

Este artículo proporciona un marco de evaluación técnica integral. Los equipos de ingeniería y adquisiciones aprenderán exactamente cuándo especificar estas capas protectoras. Descubrirá qué procesos de aplicación maximizan el rendimiento. También exploraremos formas prácticas de sortear las limitaciones materiales inherentes. Si se aplica correctamente, esta estrategia de defensa de superficie prolonga drásticamente la vida útil del equipo.

Control de llave

• Los recubrimientos de carburo de tungsteno forman una unión mecánica a temperaturas típicamente inferiores a 300 °F, lo que elimina el riesgo de distorsión del sustrato.

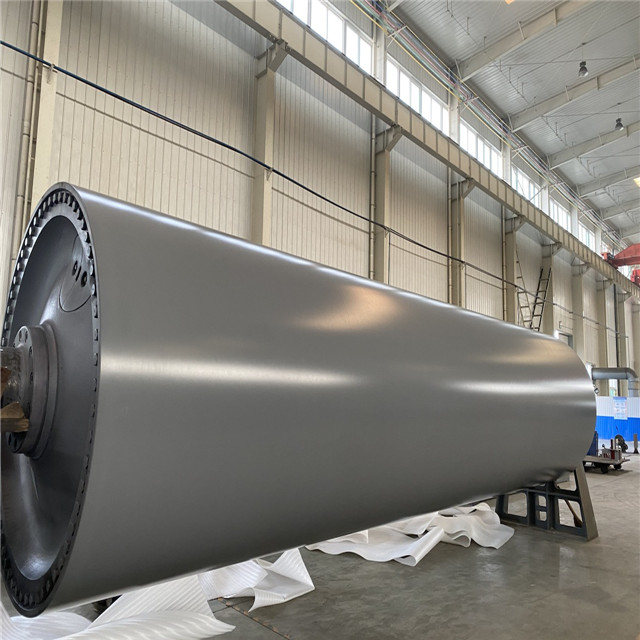

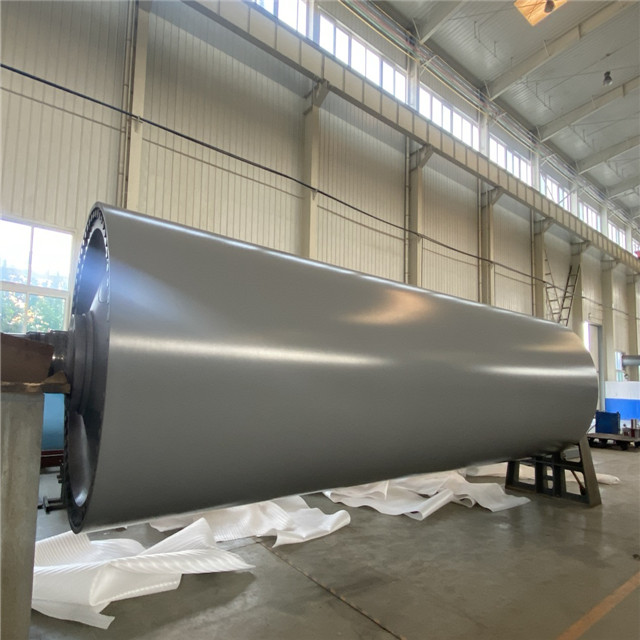

• Para componentes de gran escala (como un rodillo industrial o una carcasa de bomba), los recubrimientos son muy rentables en comparación con la fabricación de carburo sólido.
• La selección del aglutinante es fundamental: utilice cobalto para desgaste puro, NiCoCr para entornos corrosivos y cambie a carburo de cromo si las temperaturas de servicio superan los 500 °C.
• HVOF (oxicombustible de alta velocidad) es el estándar de la industria para este material y ofrece >99 % de densidad y una fuerza de unión excepcional.
• La implementación requiere tener en cuenta los límites de aplicación en la línea de visión y la discrepancia del coeficiente de expansión térmica (CTE) entre el recubrimiento y el metal base.

1. Recubrimiento versus carburo sólido versus revestimiento duro: un marco de decisión técnica

Los ingenieros deben evaluar cuidadosamente la estrategia de defensa de superficie adecuada. Debe basar esta decisión en la carga, la geometría del componente y el presupuesto del proyecto. Cada enfoque tiene un propósito de ingeniería específico. A continuación desglosamos las diferencias técnicas para guiar su proceso de especificación.

Componentes sólidos de carburo de tungsteno

Las piezas de carburo sólido ofrecen una enorme resistencia a la compresión. Los fabricantes los utilizan para herramientas pequeñas y de alta ingeniería. Los insertos de corte, las matrices de trefilado y las boquillas de extrema presión dependen del carburo sólido.

• Ideal para: Piezas pequeñas que requieren resistencia al desgaste total o que manejan inmensas cargas de compresión.
• Inconvenientes: El carburo sólido es extremadamente frágil. Se rompe bajo una fuerte tensión de tracción. La producción de componentes industriales a gran escala a partir de carburo sólido sigue teniendo un coste prohibitivo.

Recubrimiento de carburo de tungsteno (pulverización térmica)

La pulverización térmica proporciona un compromiso versátil. Aplica una capa fina y ultradura precisamente donde la necesitas.

• Ideal para: extender la vida útil de componentes masivos donde solo se requiere defensa a nivel de superficie. Los ejemplos comunes incluyen válvulas de compuerta grandes, ejes de bombas y tornillos de extrusión.
• Mecanismo: El proceso crea una unión mecánica a baja temperatura. Las temperaturas del sustrato rara vez superan los 300°F. Este bajo calor mantiene tolerancias dimensionales precisas. Evita por completo alterar la metalurgia del metal base o provocar deformaciones térmicas.

Revestimiento duro (recubrimiento de soldadura)

El revestimiento duro implica soldar capas protectoras gruesas sobre un sustrato. Sobresale en entornos brutales.

• Ideal para: impacto extremo y ambientes con ranuras profundas. Las trituradoras de minería y los cucharones pesados ​​para movimiento de tierras utilizan ampliamente el revestimiento duro.
• Mecanismo: El revestimiento duro crea una unión metalúrgica de alta temperatura. El material de recubrimiento se diluye directamente en el metal base. Produce una capa mucho más gruesa que oscila entre 2 y 10 milímetros. Sin embargo, carece de la precisión dimensional del rociado térmico.

Tabla de comparación técnica

2. Formulación para el entorno de servicio: selección de matrices y aglutinantes

Las partículas de carburo de tungsteno no pueden estar solas. Son compuestos cerámicos quebradizos. Los fabricantes deben suspender estas partículas duras en un aglutinante metálico. Esta matriz absorbe los impactos y mantiene unido el revestimiento. Seleccionar la matriz correcta evita fallas prematuras en el campo.

Desgaste abrasivo y deslizante puro

Muchas máquinas industriales funcionan en ambientes secos y no corrosivos. El polvo, la arena y la fricción causan el daño principal.

• Composición: Carburo de tungsteno combinado con cobalto (WC-Co).
• Resultado: Esta formulación proporciona la máxima dureza. Ofrece una excepcional resistencia al desgaste contra la fricción por deslizamiento seco. Sin embargo, el cobalto se degrada rápidamente cuando se expone a productos químicos agresivos.

Desgaste más ambientes corrosivos

Las plataformas de perforación marinas y las plantas de procesamiento de productos químicos enfrentan dos amenazas. Los componentes sufren tanto desgaste mecánico como ataques químicos agresivos.

• Composición: Carburo de tungsteno combinado con níquel-cobalto-cromo (WC-NiCoCr) o cobalto-cromo-níquel (WC-CoCrNi).
• Resultado: Agregar cromo y níquel mejora drásticamente la resistencia a la corrosión. Esta matriz evita que el aglutinante se oxide. Evita que el agua salada o los fluidos ácidos disuelvan la matriz metálica.

Limitaciones de alta temperatura

Los entornos térmicos imponen estrictas restricciones materiales. Los ingenieros deben controlar de cerca las temperaturas de funcionamiento.

• Restricción: El carburo de tungsteno estándar comienza a oxidarse rápidamente a altas temperaturas. En ambientes ricos en oxígeno, la degradación comienza alrededor de 500°C a 600°C. El material se ablanda y pierde sus propiedades resistentes al desgaste.
• Alternativa: debe cambiar a mezclas de carburo de cromo (Cr3C2) para servicios a temperaturas elevadas. El carburo de cromo combinado con un aglutinante de níquel-cromo funciona de manera confiable hasta 850 °C.

Errores comunes en la selección de carpetas

Muchos equipos de adquisiciones utilizan por defecto WC-Co estándar para cada aplicación. Ignoran la química del entorno operativo. El uso de aglutinantes de cobalto estándar en entornos marinos provoca una rápida corrosión galvánica. El aglutinante se disuelve, dejando las partículas de carburo sin soporte. Luego, el revestimiento se desprende en grandes escamas. Siempre haga coincidir la química del aglutinante con su exposición específica al fluido.

3. Metodologías de aplicación: por qué domina HVOF

La aplicación correcta del material es tan importante como la formulación. Debes valorar cómo impacta el material con el sustrato. La metodología de aplicación determina directamente la densidad del recubrimiento, la porosidad y el rendimiento en campo.

HVOF (Oxicombustible de alta velocidad)

HVOF es el estándar innegable de la industria para la aplicación de carburos duros. Utiliza energía cinética en lugar de energía térmica extrema para construir el revestimiento.

• Mecanismo: El sistema quema oxígeno y gas combustible dentro de una cámara de alta presión. Esta combustión impulsa partículas de polvo semifundidas a través de una boquilla a velocidades supersónicas. Las partículas golpean el sustrato con una fuerza inmensa.
• Resultados: HVOF produce recubrimientos ultradensos que superan el 99% de densidad. Deja una porosidad mínima. La alta velocidad del impacto crea una tensión residual de compresión dentro de la capa. Esta tensión de compresión previene el agrietamiento y permite acumulaciones protectoras más espesas que la pulverización de plasma estándar.

El proceso de transferencia cinética HVOF

1. Combustión: El oxígeno y el combustible se mezclan y encienden a alta presión.
2. Aceleración: la expansión del gas acelera las partículas de polvo a velocidades que superan Mach 2.
3. Calentamiento: las partículas se ablandan lo suficiente como para deformarse al impactar, sin derretirse por completo.
4. Impacto: Las partículas se aplanan en finas placas y se entrelazan mecánicamente con el sustrato.

Proceso de pistola de detonación (D-Gun)

El proceso D-Gun ofrece una metodología alternativa de alta cinética. Comparte similitudes con HVOF pero opera utilizando una física distinta.

• Mecanismo: El D-Gun utiliza explosiones de gas controladas dentro de un cañón largo refrigerado por agua. Dispara partículas en distintos pulsos a velocidades extremas.
• Resultados: Este proceso produce fuerzas de unión excepcionalmente altas. Produce algunos de los recubrimientos más densos disponibles. Los fabricantes aeroespaciales y los productores de válvulas de alto nivel frecuentemente especifican aplicaciones D-Gun para componentes críticos.

Consideraciones de abastecimiento

La implementación confiable de estas tecnologías requiere socios altamente capacitados. Debe buscar proveedores capaces de diseñar productos personalizados de pulverización térmica precisos . Una ejecución adecuada requiere un control estricto sobre el tamaño de las partículas de polvo. Los recubrimientos HVOF de primera calidad exigen distribuciones de polvo ajustadas, a menudo aisladas en un rango de 30 a 50 micrones. Un tamaño deficiente de las partículas provoca obstrucciones en las boquillas, alta porosidad y fallas catastróficas en el campo.

4. Reemplazo del cromado duro: el retorno de la inversión del carburo de tungsteno

Los sectores industriales están eliminando activamente los tratamientos de superficie heredados. El cromado duro dominó el mercado durante décadas. Hoy en día, las soluciones de pulverización térmica ofrecen una alternativa superior. La comparación de estas tecnologías existentes revela claras ventajas operativas.

Superposición y superioridad del rendimiento

El carburo de tungsteno HVOF iguala o supera constantemente el rendimiento del cromo duro. Ofrece una resistencia superior a la erosión severa y la abrasión por deslizamiento. Mientras que el cromo duro proporciona aproximadamente una dureza de 850 a 1000 HV, los carburos de pulverización térmica superan fácilmente los 1200 HV en su matriz pulverizada. Esta mayor dureza se traduce directamente en intervalos más largos entre ciclos de mantenimiento.

Cumplimiento normativo

Los procesos de cromado exponen a los trabajadores al cromo hexavalente (Cr6+). Esta sustancia es altamente tóxica y está fuertemente regulada. Las agencias globales hacen cumplir los estándares ambientales más estrictos de la EPA y REACH. La transición al rociado térmico elimina esta exposición tóxica. Prepara sus operaciones para el futuro contra inminentes prohibiciones de productos químicos y reduce las tarifas de eliminación de desechos peligrosos.

Eficiencia de producción

La pulverización térmica ofrece tiempos de respuesta de aplicación mucho más rápidos. El cromado duro requiere largas inmersiones en baños químicos que duran varios días. HVOF completa la misma cobertura en horas. Además, los equipos de pulverización modernos producen excelentes acabados superficiales "tal como se pulverizan". A veces es posible omitir por completo el mecanizado secundario. Por el contrario, el cromado casi siempre requiere un pulido posterior exhaustivo para lograr la tolerancia dimensional.

Cuadro comparativo: carburo de tungsteno HVOF frente a cromo duro

5. Limitaciones de ingeniería y riesgos de implementación

Los ingenieros deben reconocer las realidades objetivas durante la fase de diseño. Ningún tratamiento de superficie es perfecto. Debe tener en cuenta las limitaciones físicas específicas antes de especificar soluciones de pulverización térmica. Ignorar estos riesgos conduce a costosas fallas de fabricación.

La restricción de la línea de visión

HVOF y pulverizadores térmicos similares funcionan estrictamente en línea de visión. La pistola pulverizadora debe apuntar directamente a la superficie objetivo. Los operadores normalmente mantienen una distancia de separación de 8 pulgadas para lograr un impacto óptimo de las partículas.

• El desafío: Sigue siendo extremadamente difícil recubrir diámetros internos (ID) complejos. Los orificios profundos y las geometrías internas estrechas bloquean el chorro de pulverización.
• La solución: Debe rediseñar las piezas para permitir un recubrimiento externo siempre que sea posible. Si el recubrimiento interno es obligatorio, consulte a especialistas acerca de las extensiones de rociado ID especializadas, aunque todavía tienen limitaciones de profundidad.

Desajuste de expansión térmica (CTE)

La física térmica dicta cómo se comportan los materiales bajo el calor. El carburo de tungsteno tiene un coeficiente de expansión térmica (CTE) de aproximadamente un tercio a la mitad que el del acero. Se expanden y contraen a ritmos muy diferentes.

• El riesgo: los ciclos térmicos rápidos inducen una tensión severa directamente en la línea de unión. El acero se expande rápidamente, mientras que la capa rígida de carburo resiste. Este desajuste provoca microfisuras, delaminación o desconchado catastrófico.
• La solución: los ingenieros mitigan esto aplicando finas capas de unión metálica de transición. También debe implementar controles operativos precisos para evitar cambios bruscos de temperatura durante el arranque del equipo.

Complejidades de acabado

Lograr una dureza extrema crea desafíos de fabricación posteriores. Debido a que la superficie alcanza localmente más de 2000 HV, no se pueden utilizar abrasivos estándar de óxido de aluminio o carburo de silicio.

• El obstáculo: el esmerilado posterior a la capa requiere herramientas especializadas de diamante o nitruro de boro cúbico (CBN). Estas herramientas cuestan mucho más que las muelas abrasivas estándar.
• El impacto: este requisito afecta los presupuestos de mantenimiento y los tiempos de respuesta. Debe tener en cuenta los costos de molienda especializados en la planificación inicial de su proyecto.

Conclusión

Los recubrimientos de carburo de tungsteno ofrecen un compromiso de ingeniería de alto rendimiento. Cubren la brecha entre la extrema durabilidad del carburo sólido y la versatilidad estructural del acero estándar. Al aplicar polvo especializado mediante pulverización térmica supersónica, los fabricantes extienden drásticamente la vida útil de activos industriales críticos.

En última instancia, el éxito exige adaptar la formulación precisa del aglutinante a su entorno operativo. Debe tener en cuenta las temperaturas de funcionamiento, los fluidos corrosivos y las cargas abrasivas. La utilización de un proceso HVOF garantiza la máxima densidad y fuerza de unión. Sin embargo, debe sortear con cuidado las limitaciones de la línea de visión y los desajustes de expansión térmica durante la fase de diseño.

Recomendamos realizar un análisis exhaustivo del desgaste de los componentes que actualmente fallan. Identifique los modos de falla exactos que generan su tiempo de inactividad. A continuación, consulte directamente con un especialista certificado en pulverización térmica. Le ayudarán a determinar si la geometría de su componente permite una aplicación de línea de visión confiable. La adopción de esta tecnología de forma proactiva garantiza una mejor confiabilidad operativa y cumplimiento normativo.

Preguntas frecuentes

P: ¿Qué espesor tiene un recubrimiento típico de carburo de tungsteno?

R: La mayoría de las aplicaciones industriales varían entre 0,005 y 0,010 pulgadas (125 a 250 micrones). Sin embargo, al utilizar las tensiones de compresión únicas generadas por el proceso HVOF, las acumulaciones localizadas pueden alcanzar técnicamente hasta 0,5 pulgadas. Este espesor extremo depende en gran medida de la geometría del componente y de las propiedades del material base.

P: ¿El proceso de pulverización térmica distorsionará mis piezas de precisión?

R: No. Los procesos de alta velocidad como HVOF mantienen las temperaturas del material base muy por debajo de 300 °F (150 °C). Esta baja transferencia de calor da como resultado una unión puramente mecánica. Evita por completo cambios metalúrgicos, alivio de tensiones o deformaciones térmicas en sus componentes de precisión.

P: ¿Se pueden reparar los recubrimientos de carburo de tungsteno?

R: Sí. Los operadores pueden quitar químicamente o pulir mecánicamente los recubrimientos desgastados. Una vez que se elimina la capa vieja, los técnicos inspeccionan el componente base y lo vuelven a rociar. Este proceso de renovación específico extiende drásticamente el ciclo de vida general de costosos bienes de capital.
