Vistas:0 Autor:Editor del sitio Hora de publicación: 2026-05-14 Origen:Sitio
Los materiales de recubrimiento avanzados a menudo acaparan la atención durante las revisiones de ingeniería. Sin embargo, los datos de la industria revelan un riesgo oculto. Más del 60% de las delaminaciones prematuras de los revestimientos se deben a una preparación inadecuada de la superficie. Esta asombrosa tasa de fracaso exige atención inmediata.
El proceso de pulverización térmica se basa principalmente en una unión entrelazada mecánica. Rara vez se logra una verdadera fusión metalúrgica. El sustrato debe proporcionar dientes de anclaje o 'splat-hold' precisos. Debe lograr este perfil sin introducir contaminación ni tensiones residuales excesivas.
Este artículo proporciona una guía de alto nivel centrada en la toma de decisiones. Aprenderás a establecer estrictos protocolos de preparación. Le ayudaremos a seleccionar los medios adecuados y a definir los estándares de control de calidad. Utilice esta guía al evaluar proveedores o planificar operaciones de recubrimiento internas.

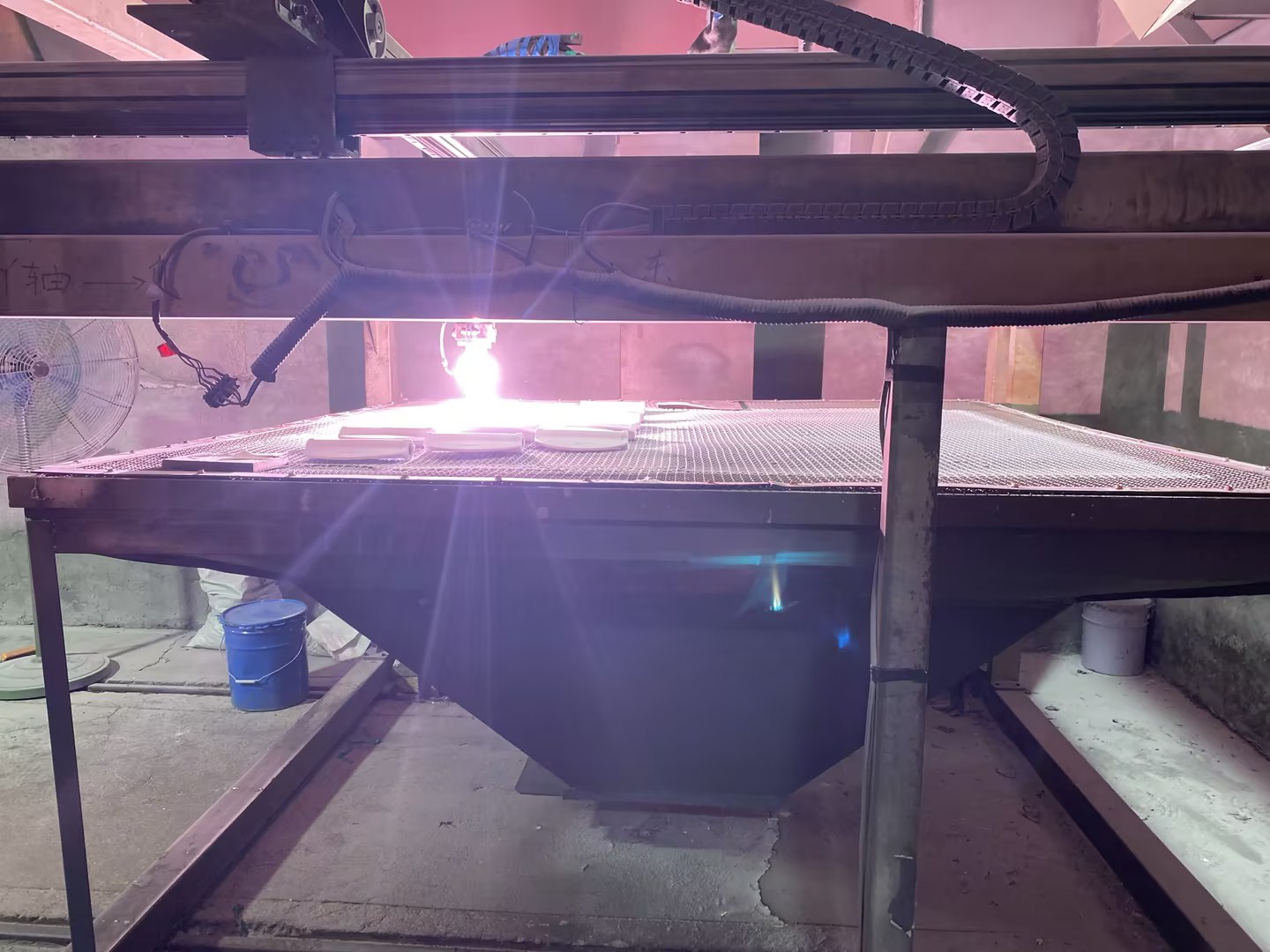

No se puede tratar la pulverización térmica como la soldadura estándar. La soldadura funde el sustrato y el metal de aportación. La pulverización térmica se basa enteramente en una unión mecánica. Las partículas fundidas o semifundidas golpean la superficie y se aplanan. Deben entrelazarse físicamente con las colinas y valles microscópicos. No se puede simplemente limpiar el óxido del metal. Debe "cortar" activamente el sustrato para crear hoyos socavados.
Una mala preparación de la superficie tiene un coste enorme de fracaso. Inicia una serie de defectos en cascada. En primer lugar, los contaminantes microscópicos impiden que las salpicaduras individuales se unan. Esta debilidad conduce a la espalación del recubrimiento bajo el ciclo térmico. Más tarde, las interfaces comprometidas permiten que penetre la humedad. La corrosión localizada destruye el componente desde adentro hacia afuera. En la industria aeroespacial o pesada, esto provoca daños catastróficos en el motor o en la estructura.
Debe utilizar una preparación de superficie estricta como lente de evaluación del proveedor. Actúa como el principal diferenciador entre los talleres de pulverización de productos básicos y los socios de ingeniería confiables. Un socio de confianza ofrece constantemente de alta calidad productos personalizados de pulverización térmica . Nunca toman atajos durante la fase de activación del sustrato.
Debe eliminar absolutamente toda la contaminación de la superficie antes de que comience la voladura. Los aceites, grasas e hidrocarburos representan una grave amenaza. Si omite este paso, la arena de alta presión introducirá estos contaminantes profundamente en el perfil del sustrato. Quedan atrapados debajo de los dientes de anclaje recién formados. Cuando las partículas calientes del rociado golpean la superficie más tarde, estos aceites atrapados se vaporizan. El gas en expansión destruye instantáneamente la unión mecánica.
Las instalaciones industriales utilizan varios métodos verificables para la descontaminación de sustratos. No puedes confiar únicamente en una simple limpieza. Recomendamos los siguientes métodos de limpieza aceptables:
Después de una descontaminación y enmascaramiento exitosos, el tiempo comienza a correr. A esto lo llamamos la regla de ejecución de 4 a 6 horas. Enfatice esta ventana de cumplimiento crítica con su equipo. Una vez que la superficie se activa mecánicamente, debe comenzar la aplicación del recubrimiento dentro de 4 a 6 horas. Retrasar el proceso provoca oxidación repentina. También permite que el metal expuesto absorba la humedad atmosférica. Incluso la humedad microscópica reduce drásticamente la fuerza de unión final. Si pasa por alto esta ventana, deberá destruir el componente nuevamente.
Elegir el medio de granallado correcto representa una decisión de ingeniería crítica. El debate entre lo "blanco" y lo "barato" domina muchos talleres. Recomendamos encarecidamente el óxido de aluminio fundido. Debe utilizar 99% de alúmina blanca o 3% de alúmina marrón titania. Estos materiales se fracturan al impactar, dejando al descubierto nuevos bordes afilados. Mantienen una forma angular. También son químicamente inertes, evitando reacciones galvánicas.
La alúmina blanca ofrece una clara y práctica ventaja en el campo. Se vuelve gris cuando se contamina con restos metálicos. Este cambio de color proporciona a los operadores una señal visual inmediata para el reemplazo del medio. No ignores esta señal. Advierta a su equipo contra la arena de acero barata. La arena de acero suele dejar residuos corrosivos. Cuando estos residuos entran en ambientes acuosos, el recubrimiento falla. Los medios blandos como las cáscaras de nueces o las mazorcas de maíz son igualmente peligrosos. Limpian la superficie pero no logran crear el perfil de diente de anclaje necesario.
Debe adaptar la rugosidad final a su aplicación específica. Diferentes velocidades de pulverización requieren perfiles muy diferentes. Revise el cuadro comparativo a continuación para obtener orientación.
| Proceso de pulverización | Energía cinética | Rugosidad objetivo (Ra) | Consideraciones del proceso |
|---|---|---|---|
| Pulverización de llama/arco | Bajo | 15 – 75 micras | Requiere cortes profundos para compensar la velocidad lenta de las partículas. |
| Plasma (APS) | Medio | 5 – 10 micras | Ofrece tolerancia moderada; La columna de plasma proporciona un ligero efecto de limpieza. |
| HVOF | Alto | 3 – 8 micras | La rugosidad excesiva crea sombras y huecos durante el impacto de alta velocidad. |
| Aerosol frío | muy alto | 1 – 5 micras | El exceso de voladura afecta negativamente la adhesión; requiere microperfiles impecables. |
La optimización de parámetros requiere datos precisos. La preparación adecuada de la superficie para la pulverización térmica se basa en el diseño estadístico de experimentos (SDE). No se puede confiar en las conjeturas del operador. Las instalaciones deben controlar variables como la distancia de separación, la presión del aire y el ángulo de la boquilla. El ángulo de la boquilla debe permanecer ligeramente inferior a 90 grados. Un ángulo estricto de 90 grados impulsa la arena directamente hacia el sustrato, provocando atrapamiento en lugar de corte.
El atrapamiento de arena actúa como un asesino silencioso en la industria de los recubrimientos. Los medios de granallado integrados forman una capa límite débil entre el metal y el nuevo revestimiento. Cuando se produce un ciclo térmico, estas partículas extrañas se expanden a diferentes velocidades. El revestimiento inevitablemente se desprende. Los estándares industriales y aeroespaciales de alto nivel regulan estrictamente este defecto. Limitan la contaminación del medio transversal a un máximo del 20 %.
Las voladuras agresivas también inducen tensiones residuales de compresión. Provoca deformación física en la superficie del sustrato. Cuantificamos este estrés utilizando tiras Almen. Las pruebas de Almen miden la curvatura de una tira de metal estándar después de la voladura. Debe distinguir la acción cortante del granallado del granallado. El shot peening utiliza medios redondos para aliviar el estrés. El granallado utiliza medios afilados para cortar los cortes socavados. Debe equilibrar la acción de corte sin deformar los componentes de paredes delgadas.
Los sustratos blandos requieren una atención especial. Los metales blandos como el aluminio y el cobre son muy susceptibles a una grave incrustación de arena. Las presiones de chorro estándar introducirán la alúmina afilada profundamente en la matriz blanda. Debes modificar tus parámetros. Reduzca la presión del aire, aumente la distancia de separación o evalúe completamente métodos de preparación alternativos.
Las voladuras estándar a veces no cumplen con las limitaciones operativas. Las regulaciones ambientales, las severas limitaciones de ruido o los sustratos ultrasensibles a menudo prohíben el chorreado con arena. Los ingenieros deben evaluar tecnologías alternativas cuando trabajan con titanio, cerámica o entornos vegetales activos. Las nubes de polvo representan un grave peligro para la seguridad en espacios confinados.
La limpieza con cerdas rotativas ofrece una alternativa viable y sin compresores. Funciona excepcionalmente bien para reparaciones en el campo. Los operadores lo utilizan con frecuencia en turbinas eólicas o plataformas petrolíferas marinas. Las cerdas giratorias golpean la superficie, creando un perfil de anclaje sin medios sueltos. Los estudios demuestran que alcanza hasta el 60% de la fuerza adhesiva del chorro de arena convencional. Esto lo convierte en una excelente opción para el mantenimiento in situ.
Las aplicaciones de próxima generación requieren métodos aún más limpios. La limpieza con láser y el chorro de agua a alta presión proporcionan una activación sin atrapamientos. La ablación con láser vaporiza los contaminantes sin dejar ningún residuo físico. El chorro de agua a alta presión elimina los revestimientos viejos y deja la superficie rugosa utilizando energía cinética pura. Estos métodos avanzados son cada vez más populares para trabajos altamente especializados.

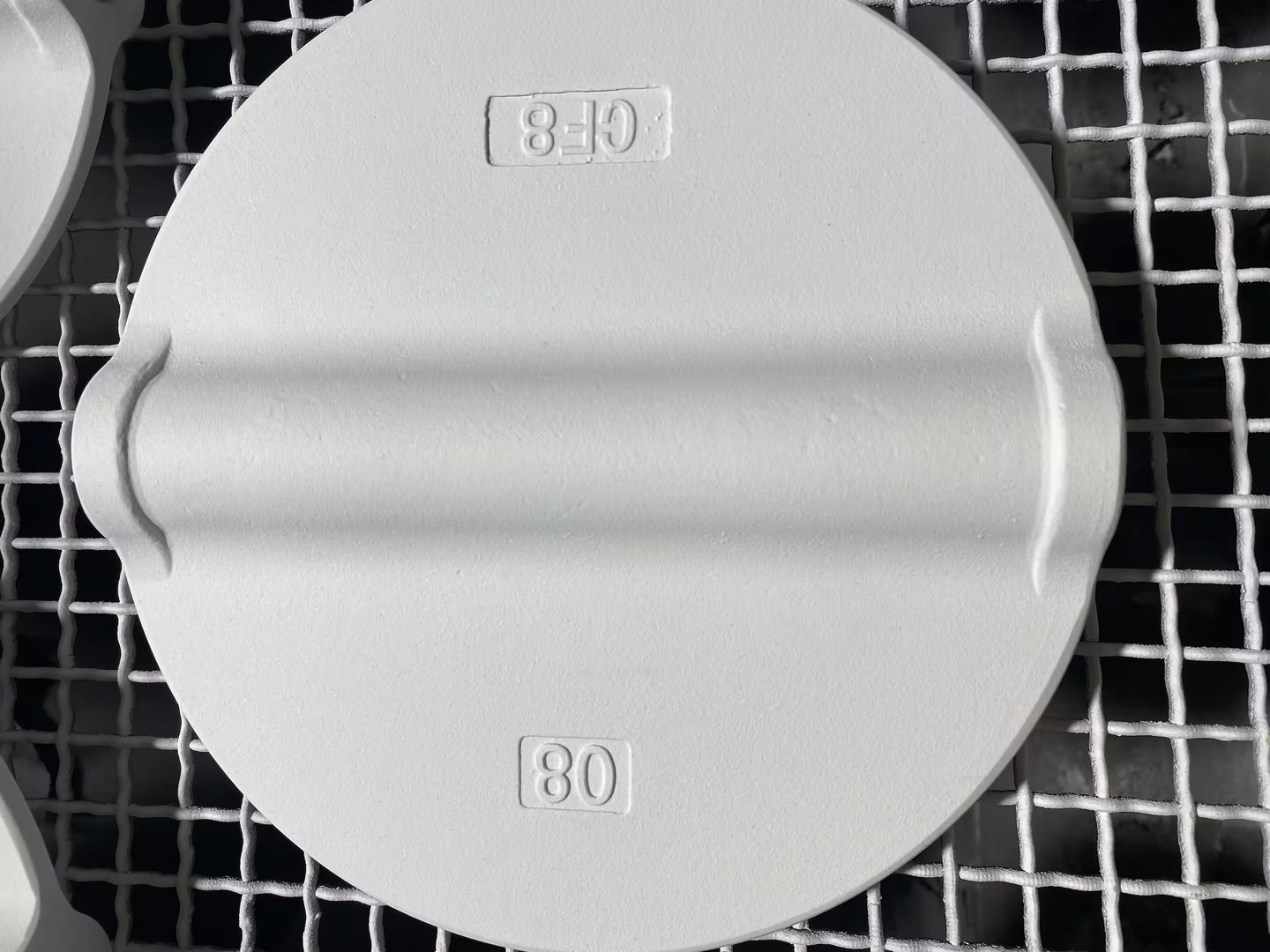

El aseguramiento de la calidad comienza con líneas de base visuales y táctiles. Una superficie correctamente granallada tiene características muy específicas. Debe mostrar un "acabado de metal blanco". Debe presentar una apariencia mate y no reflectante. A medida que mueves una luz a través del componente, la superficie debe "centellear" debido a los picos y valles agudos. Cuando se toca con la mano enguantada, debe sentirse similar al papel de lija de malla 80-100.
Debe exigir pruebas estrictas y cumplimiento por parte de sus proveedores. Exígales que cumplan con los protocolos estándar de preparación de superficies, como las pautas de AWS/SSPC. Las comprobaciones visuales son excelentes, pero los datos cuantificables evitan fallos.
| Categoría de prueba | Criterios de aceptación | de método/estándar |
|---|---|---|
| Fuerza de adhesión | Prueba de extracción ASTM C633 | >5000 psi (34-69 MPa) dependiendo del sistema de recubrimiento. |
| Atrapamiento de los medios | Microscopía transversal | Menos del 20% de contaminación de la superficie. |
| Limpieza de superficies | AWS/SSPC-SP5 | Limpieza con chorro de metal blanco (sin residuos visibles). |
| Sensibilidad del tiempo | Registro de control de procesos | Recubrimiento aplicado dentro de las 4 a 6 horas posteriores a la voladura. |
Asegúrese de que su proceso garantice el cumplimiento de las pruebas finales de adhesión por extracción. La norma ASTM C633 sigue siendo la norma de oro en nuestra industria. Dependiendo de su sistema de recubrimiento, debe esperar valores superiores a 5000 psi. Cumplir con estas métricas garantiza que su recubrimiento sobrevivirá al abuso industrial a largo plazo.
La preparación de la superficie es la base estructural de todo el proceso de recubrimiento. Un revestimiento impecable y de alta tecnología sobre acero mal preparado está garantizado que fracasará. Debes respetar los principios de unión mecánica. Concéntrese en una limpieza rigurosa, una selección óptima del grano y un estricto cumplimiento de los plazos.
Tome medidas viables de inmediato. Anime a sus ingenieros y equipos de adquisiciones a auditar las instalaciones de los proveedores. Consulte sus cronogramas de reemplazo de medios. Verificar sus controles ambientales, rastreando tanto los límites de humedad como de tiempo. Exija documentación de parámetros basada en SDE. Realice estas comprobaciones antes de comprometerse con cualquier proveedor de recubrimientos para garantizar la confiabilidad de los componentes a largo plazo.
R: No. La arena estándar carece de la angularidad necesaria para realizar cortes socavados adecuados en el sustrato. Simplemente limpia en lugar de dejar áspero. Además, la arena plantea graves riesgos para la salud debido al polvo de sílice. Debe utilizar alúmina fundida o hierro enfriado para lograr el perfil de diente de anclaje correcto.
R: Debe aplicar el recubrimiento dentro de 4 a 6 horas. Este plazo supone un entorno con clima controlado. Retrasar la aplicación permite que se forme óxido microscópico y oxidación superficial. La absorción de humedad comprometerá gravemente la resistencia de la unión mecánica.
R: HVOF utiliza energía cinética extremadamente alta. Esto permite que las partículas del spray se deformen agresivamente y se adhieran firmemente a los microperfiles. Si la macrorugosidad es demasiado profunda, el impacto de alta velocidad crea sombras. Las partículas no logran llenar los valles profundos, lo que genera vacíos peligrosos y una adherencia reducida.
